SpeedTech SM-5A 手持式测深仪操作误差来源与现场应用技术规范

更新时间：2026-06-21

点击次数：12

一、系统误差分析

任何回声测深仪器在实际使用中均存在多重误差来源。SpeedTech SM-5A 虽经出厂校准，但现场测量条件下的误差需用户充分认知并加以控制。

1. 声速设定误差

SM-5A 内部计时电路采用固定声速值（通常预设为 1500m/s，约对应海水 15℃/35‰条件）。实际水体中声速随以下因素变化：

影响因素	变化范围	声速影响量（约）
温度（0-30℃）	30℃温差	±60m/s（±4%）
盐度（0-40‰）	40‰盐差	±60m/s（±4%）
静水压力（0-1MPa）	100m水深压力	±20m/s（±1.3%）

三者综合导致实际声速可在 1420-1540m/s 范围内变动。若实际声速为 1450m/s 而设备固定值 1500m/s，则测深结果存在约 3.3% 的系统偏差。举例而言，50米真实水深在设备上读数约为 48.3米，偏离约 1.7米。

2. 探头倾斜误差（余弦误差）

探头未保持垂直时，测得值为倾斜路径的斜距 R，而非垂向真深 D。二者关系为：

D = R × cosθ

其中 θ 为探头轴线与垂线之间的夹角。

不同倾斜角度对应的测量误差：

倾斜角度 θ	实测斜距相对于真深的偏差
5°	+0.4%
10°	+1.5%
15°	+3.4%
20°	+6.4%

当倾斜角超过波束半角（12°）时，回波可能全逸出换能器接收主瓣，导致无读数或数值跳动。

二、操作流程误差控制规范

为将上述误差降至低，SM-5A 的现场操作应遵循以下技术规范：

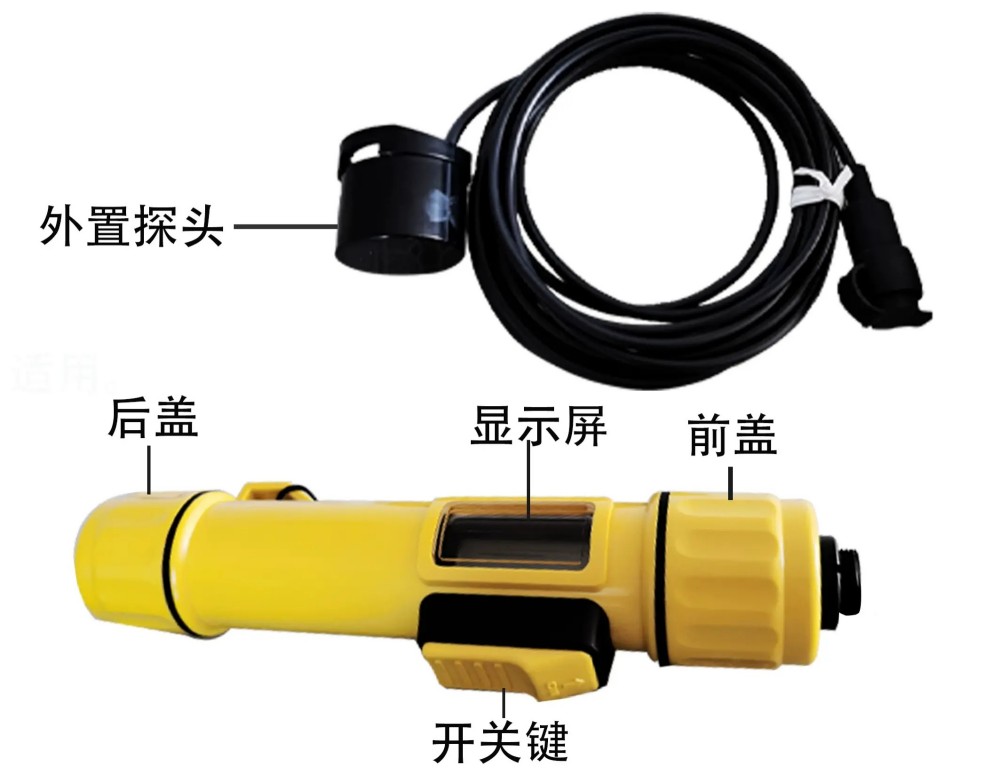

步骤1 — 探头连接检查

检查探头接口处的O型密封圈，确保其表面无裂纹、无砂粒粘附。将探头沿卡槽推入前端接口，顺时针旋紧至机械限位，手感有明显阻力但不应过紧。连接松动会导致信号衰减和密封失效。

步骤2 — 入水姿态控制

手持主机将探头垂直放入水中，入水速度控制在 0.3-0.5m/s 以内。快速入水会在探头表面形成气泡附着层，气泡具有强烈的声波散射作用，可衰减发射声波 10-20dB，导致回波信噪比下降甚至丢失信号。若发现读数异常，可将探头提出水面轻轻摇晃去除气泡后重新入水。

探头在水下保持静止，避免横向拖拽和上下晃动。动态操作产生的多普勒频移虽不影响水深平均值，但会造成数值跳变。

步骤3 — 开机等待时间

按下电源键后，设备需要 1-3秒完成自检、发射测试脉冲、捕获次回波并计算显示。在此期间屏幕数值可能从初始零值跳变至稳定水深。用户应在数值连续稳定 1秒后再记录数据，而非次出现数字即读取。

步骤4 — 数据记录与重复性验证

建议在每个测点至少测量两次并取平均值。两次读数差异超过 ±0.3米时，应检查探头是否垂直、水面是否平静、底部是否有悬浮植被干扰，排除异常后重新测量。

三、清零操作的物理必要性

SM-5A 要求每次入水测量前在空气中开机清零。该操作的技术逻辑如下：

换能器在空气中发射声波时，由于空气声阻抗（约400 Pa·s/m）远低于水声阻抗（约1.5×10⁶ Pa·s/m），声波能量在换能器—空气界面发生几乎全反射（反射系数接近-1），回波信号强且到达时间极短。设备检测到这一特征回波后，将其识别为“零离"参考点，内部计时器归零。

若跳过空气中的清零步骤，直接将上次水下测量的回波时间作为后续测量的参考基线，则两次测量之间的读数关系为：

D_新读数 = D_新真实 - D_旧参考（若未清零）

该误差可导致读数负值或严重偏小。因此清零不是形式上的操作步骤，而是确保绝对水深正确计量的必要条件。

四、环境因素对测量稳定性的影响

环境因素	影响机制	应对措施
水面波浪	探头随波上下浮动，水深读数瞬时波动	读取 5-10秒内多次出现的中心值，剔除极值
底部水生植被	声波可能被植被叶面反射而非真实底部	选择不同位置多次测量，或参考周边测点数据
底部陡坡	波束覆盖范围内水深变化剧烈，读数代表声照区内平均深度	沿坡面多断面测量，记录最高和低值
悬浮泥沙	高浓度泥沙可衰减声波信号，减少最大有效量程	靠近底部时读数可能缺失，取稳定浅层回波值
船体/人员移动	探头入水位置相对底部移动，读数滞后于实际位置	测量期间保持船体静止或极慢漂移

五、电池电压与测量性能关系

9V碱性电池在使用过程中输出电压逐渐下降。SM-5A的电路设计有一定稳压范围，但电压低于约 6.5V 时可能出现以下现象：

发射声源级降低，最大可测深度缩减
屏幕显示对比度变暗
开机自检时间延长

用户可通过以下方式判断电池状态：

新电池电压：9.0-9.6V
可正常工作电压下限：约 7.0V
建议更换阈值：显示数值不稳定或开机后读数时间超过 5秒

六、维护与校准建议

日常维护：

每次海水使用后用淡水冲洗探头表面，防止盐结晶在换能器面和连接器处沉积
检查密封圈弹性，每年或每使用 200次后更换备用密封圈
电池长期不取出时，每月检查有无漏液迹象

简易功能验证：

用户可在已知水深的水池或码头进行读数比对。将SM-5A读数与已知水位尺或绳索铅锤测量值对比，偏差在 ±0.2米内说明工作正常。偏差若持续超过 ±0.5米且排除操作因素，应考虑返厂校准。

七、整机详细技术参数

产品名称：手持式测深仪
品牌： SpeedTech
型号： SM-5A
测量范围： 0.7-79米
工作频率： 200kHz
波束角： 24度
防水等级： 50米水深
读数分辨率： 0.1米
读数单位：米
显示方式：实时数字显示
开机响应时间： 1-3秒
探头连接方式：卡扣定位拧紧固定
测量方式：探头垂直放入水中
清零方式：空气中开机自动清零
二次测量步骤：取出清零后再次放入
适用场景：航海测深
适用场景：捕鱼作业
适用场景：潜水活动
适用场景：海岸测量
适用场景：科学研究
适用场景：小艇巡航
适用场景：安全抛锚定位
产品优势：测量精度高
产品优势：质量可靠
产品优势：便携轻巧
产品优势：操作简单
产品优势：实时读数
供电类型： 9V电池
电池更换方式：打开后盖更换
探头放入要求：全垂直浸入水中
防水设计：整机密封防水
适用船型：小艇及小型船舶
安全用途：确保巡航人员抛锚安全
抗干扰性：不受水流轻微扰动影响
适用水质：淡水及海水
读数稳定性：实时稳定显示
启动方式：一键开机
关机方式：手动关闭
外壳材质：高强度工程塑料
操作环境温度： 0-50℃
存储温度： -20-60℃
产地：美国
