君道预处理集成防爆氢气系统JD-2030技术说明

一、系统概述

本系统为抽取式在线分析装置，专用于工业烟气管道中氢气体积浓度的连续测量。系统采用热导式检测原理，集成取样探头、伴热管线、KE2000-Y预处理单元、分析仪、正压防爆机柜、PLC反吹控制及标准气等模块，构成从样气抽取到数据输出的完整分析回路。系统针对烟气高温（50-100℃）、负压（-4000Pa）、高湿高尘工况进行专门设计，确保分析仪获得干燥、洁净、流量恒定的代表性样气。

二、设计依据与工况条件

三、系统组成与功能说明

3.1 取样探头

探头规格DN50，内置不锈钢烧结滤芯（孔隙5μm），安装于烟气管道预留法兰接口处。滤芯对样气进行一级粗过滤，阻挡烟气中大颗粒粉尘进入取样管路，同时具备一定的气流均布作用。探头配套安装固件及密封垫片，对接法兰标准为DN50，由需方提供配对法兰。

3.2 复合伴热管线

取样探头至分析机柜之间敷设20米复合伴热管。管线结构由内而外依次为：聚四氟乙烯/316L不锈钢样气管路、自限温电伴热带、保温层、耐磨护套。伴热功率自动调节，维持管壁温度在样气露点以上，防止高温湿烟气在输送过程中析出冷凝水，从而避免组分溶解损失及管路积液堵塞。

3.3 预处理单元（KE2000-Y）

预处理单元为定制集成式机柜内安装模块，按样气流向依次包含以下组件：

上述全部管路及接头选用Φ6×1mm 316L不锈钢管或聚四氟乙烯管，表面经钝化处理，具备耐腐蚀、低吸附特性，避免样气在传输过程中组分发生变化。

3.4 抽气泵

选用KNF隔膜泵，流量6L/min。针对-4000Pa负压工况选型，泵体具备充足抽吸能力，克服管路沿程阻力及负压影响，保证样气顺畅流经分析系统。隔膜泵无油润滑，不向样气引入额外污染，膜片为长寿命复合材料，适用连续运行工况。

3.5 PLC反吹控制单元

采用德国西门子可编程逻辑控制器，按用户设定周期自动执行反吹程序：切换阀门使压缩空气反向流经取样探头及过滤器，将附着于滤芯表面的粉尘吹回烟道，恢复滤芯通透性。反吹动作完成后自动恢复取样状态，过程无需人工干预。反吹用压缩空气要求为0.4～0.6MPa、干燥无油。

3.6 分析仪（JD-200U）

热导式氢气分析仪，标准量程0～10%（体积分数），量程可依据用户要求在0～100%之间分段定制。仪器采用大屏幕液晶显示，配备微机化操作菜单，支持中英文界面切换（可选）。分析仪安装于正压防爆机柜内，通过机柜防爆型式实现整体防爆。

分析仪技术指标如下：

3.7 正压防爆机柜

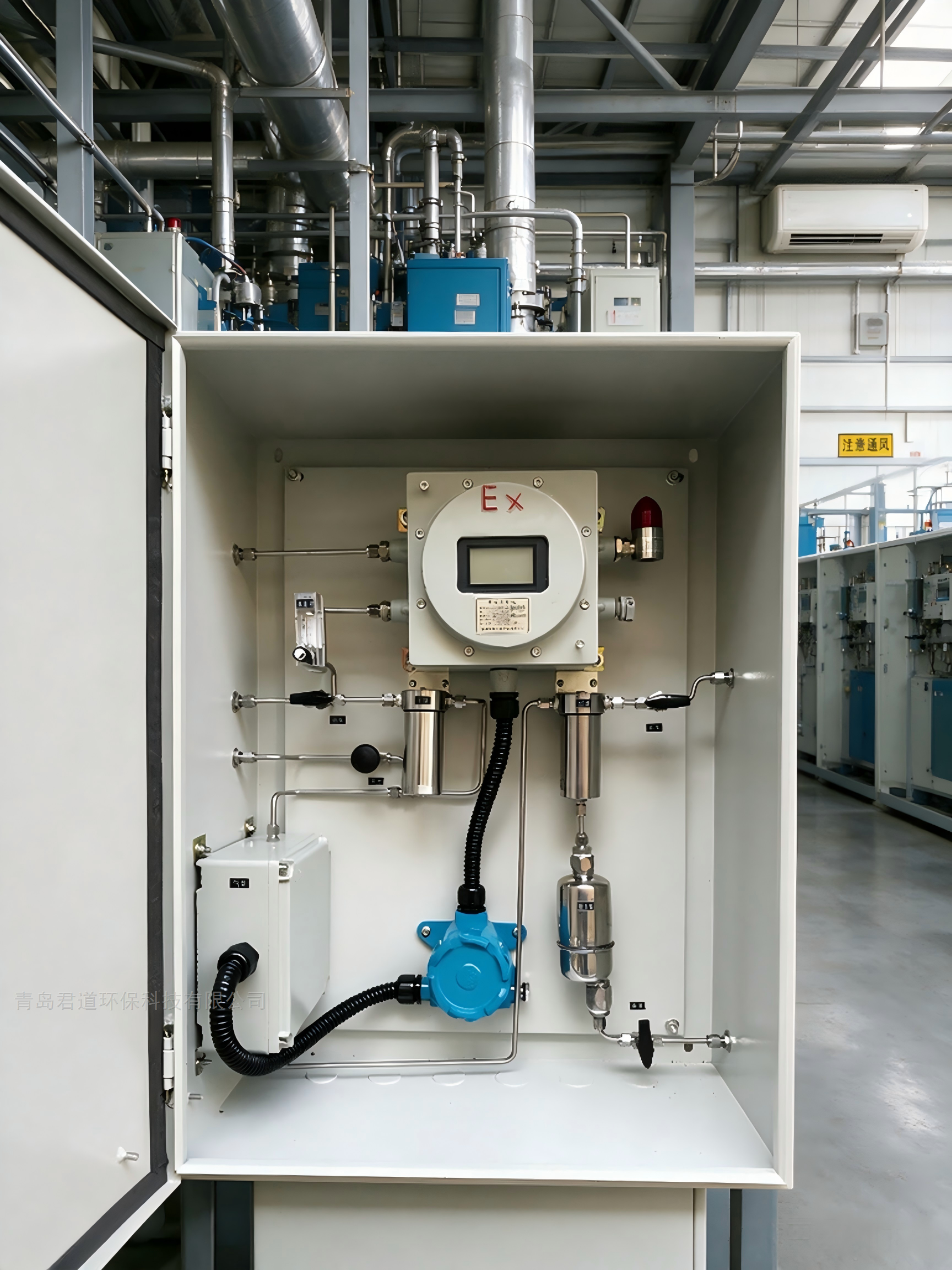

机柜外形1900（高）×800（宽）×600（深）mm，碳钢喷塑材质，顶部设防雨棚，适用于户外安装。机柜采用正压防爆型式，通过向柜内持续通入保护性气体（仪表空气），使柜内压力高于外部环境，阻止外部爆炸性气体进入柜体。整机防爆等级ExdIICT6，防护等级IP65。机柜集成安装以下电气附件：

• 防爆电源接线箱（ExdIICT4），接口1/4"NPT

• 防爆信号接线箱（ExdIICT4），接口G1/2

• 防爆照明开关及柜内防爆灯

• 不锈钢标牌（所有电气设备及穿板接头处）

• 专用接地铜排及接地端子

3.8 标准气体

四、系统电气与信号接口

五、系统性能保障措施

5.1 样气代表性保障

旁路放空设计使绝大部分样气经快速回路直接排空，仅微量样气进入分析仪测量室，有效缩短样气在管路中的停留时间，保证监测数据实时反映工艺动态变化。伴热管线全程保温，避免水汽在输送途中冷凝造成组分损失。

5.2 分析仪保护措施

多级预处理（气水分离+过滤+深度冷凝）将进入分析仪的样气露点降至+5℃以下，颗粒物含量降至0.1μm等级以下，避免高湿高尘样气对热导池造成污染或腐蚀，延长分析仪连续运行周期。

5.3 系统自清洁能力

西门子PLC定时触发的自动反吹功能，有效清除取样探头及过滤器表面附着的粉尘，防止滤芯堵塞导致流量下降或取样中断。反吹周期及持续时间可由用户依据工况在PLC程序中调整。

5.4 防爆与防护

正压防爆机柜配合柜内ExdIICT6等级电气元件，使整套系统可安全安装于防爆区域。IP65防护等级使机柜具备防尘、防喷水能力，适用于户外多风沙、多雨雪环境。

六、运行维护要求

七、系统流程图说明

样气经取样探头粗过滤后，经20米复合伴热管送入分析机柜。进入机柜后依次流经气水分离器（脱除游离水）、自动排水阀（排出冷凝液）、精密过滤器（拦截细微粉尘），再进入电子冷凝器深度除湿，经蠕动泵排出冷凝水。干燥洁净的样气经小流量控制器调节至分析仪所需流量（约0.5～1.0L/min），进入JD-200U热导式分析仪进行氢气浓度检测。分析仪输出4-20mA信号及RS485数字信号至控制室。大部分样气经由旁路针阀调节后高位放空，确保主路快速流通。反吹时，PLC控制切换阀将压缩空气反向通入取样探头及过滤器，吹扫粉尘后经探头端排回烟道。系统整体采用负压抽吸方式，KNF抽气泵设置于预处理单元末端，全程保持样气在负压状态下流动，避免样气泄漏至环境。

八、系统成套清单汇总
