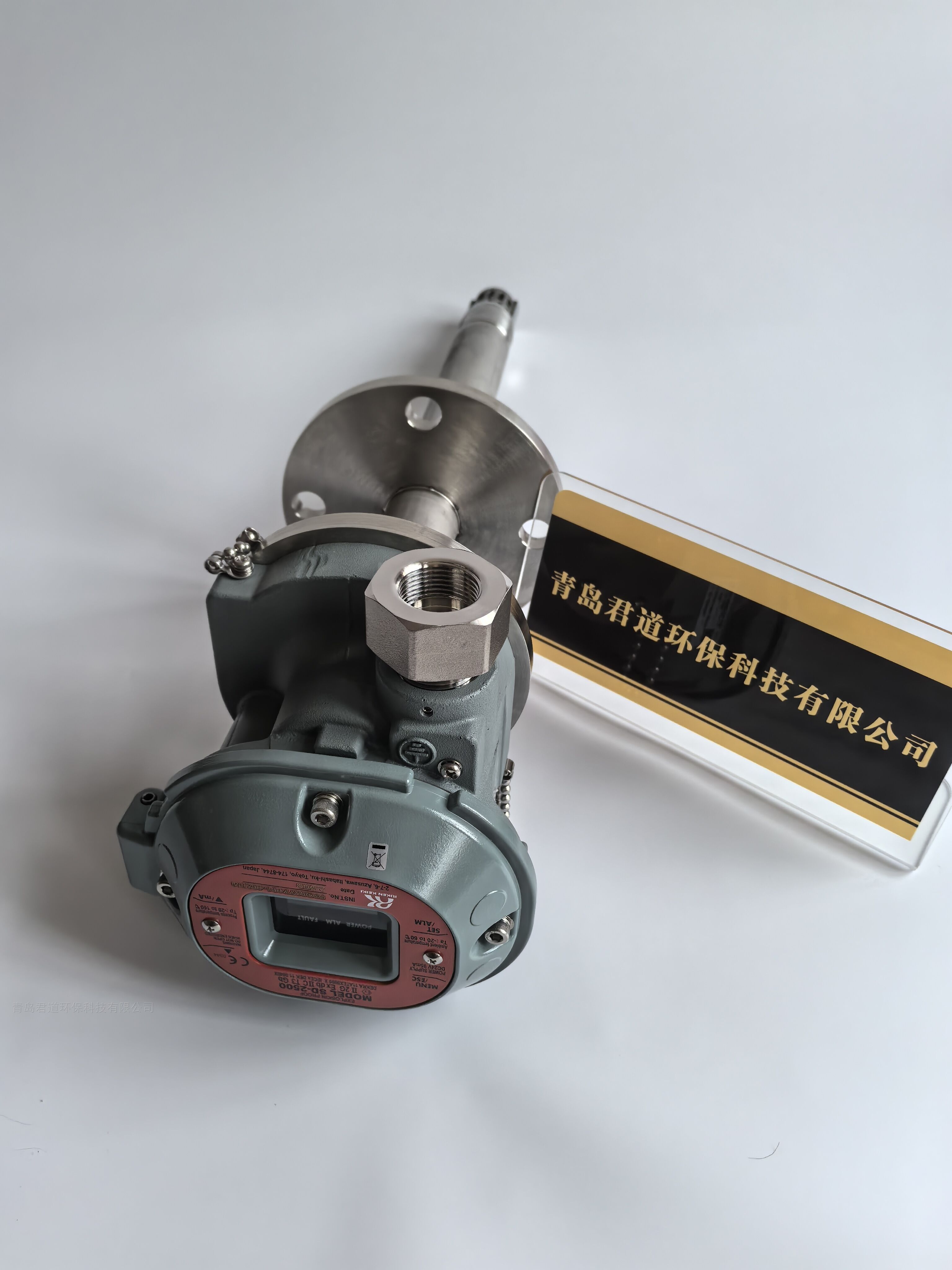

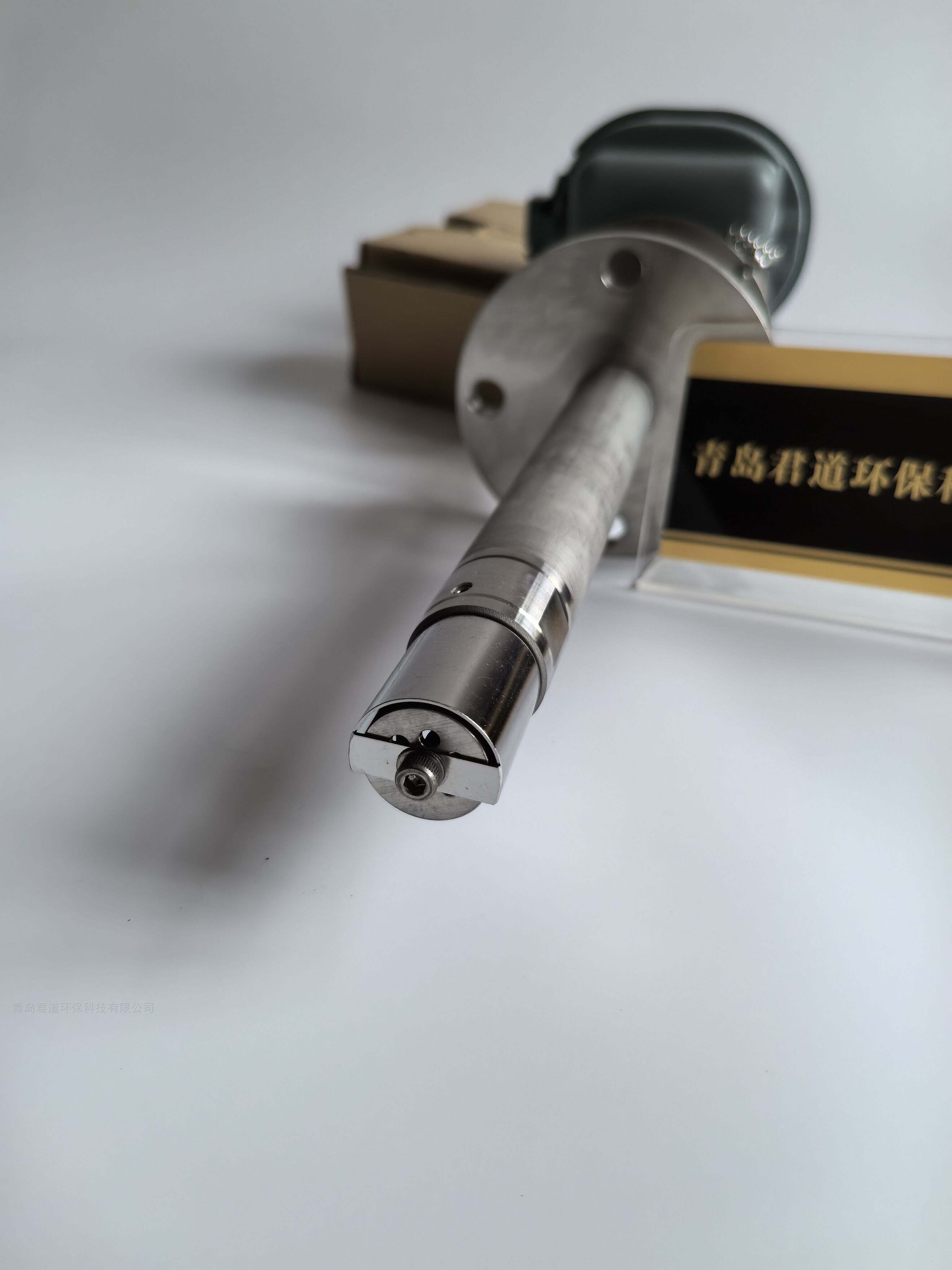

SD-2500 炉内气体监测仪校准方法详解

一、校准前的准备工作

1.1 校准时机

• 定期校准：建议每隔6个月进行一次定期点检及气体校准

• 特殊情况：移动位置或长期停用后再次使用时，必须进行气体校准

• 更换传感器后：必须使用标准气体进行气体校准

1.2 校准环境要求

校准操作必须在以下条件下进行：

• 设备温度：处于正常工作的高温状态

• 环境气体：确认周围空气中不存在检测对象气体（NMP），周围空气需保持新鲜

• 环境稳定性：避免在温度急剧变化的环境中进行校准

1.3 校准用气准备

注意：用于Span调整的标准气体需装入气袋中使用。

1.4 工具准备

• 专用控制棒（标准配件）

• 专用操作杆（标准配件）

• 标准气体储气瓶及气袋

• 零点气体（如需）

1.5 关键按键说明

二、进入维护模式

2.1 操作步骤

1. 确保仪器处于检测模式（POWER指示灯绿色常亮）

2. 长按左上角的 MENU/ESC 键，进入维护模式

3. 此时POWER指示灯由常亮变为绿色闪烁，表示已进入维护模式

4. 使用 ▲/▼ 键切换菜单，可浏览各功能选项

2.2 模式层级结构

检测模式    └── 维护模式（用户）        ├── 1-0：ROM/SUM显示（查看程序版本）        ├── 1-1：零点调整 ★        ├── 1-2：设定值显示        └── 1-3：转换为定期点检模式            └── 维护模式（定期点检）                ├── 2-0：测试模式                ├── 2-1：零点调整 ★                ├── 2-2：Span调整 ★                ├── 2-3：零点/Span初始化                └── 2-4：环境设定

说明：零点调整可在用户模式（1-1）或定期点检模式（2-1）下进行，但Span调整（2-2）必须在定期点检模式下操作。

三、零点校准（Zero Adjustment）

3.1 什么是零点校准

零点校准是将仪器的显示值调整为“0"的操作，即当检测环境中不存在目标气体（NMP）时，确保仪器显示为0%LEL。

3.2 操作步骤

第一步：确认环境

• 确认设备处于正常工作高温状态

• 确认周围空气中不存在NMP气体

• 如周围空气中存在杂气，将无法进行正确的零点调整

第二步：进入零点调整菜单

• 在检测模式下长按MENU/ESC键进入维护模式

• 使用 ▲/▼ 键切换至 1-1 或 2-1

• 按 SET 键进入零点调整

第三步：执行零点调整

• 确保传感器部处于洁净空气中

• 显示稳定后，按 SET 键执行零点调整

• 仪器自动进行零点校正

第四步：确认调整结果

• 调整成功：显示 PASS

• 调整失败：显示 FAIL 后自动返回至1-1/2-1

第五步：退出维护模式

• 多次按 MENU/ESC 键，直至返回正常检测模式

• POWER指示灯由绿色闪烁变为绿色常亮

3.3 零点抑制功能说明

仪器具备零点抑制功能，可在零点附近掩盖环境变化及干扰气体带来的指示值变动。此功能在维护模式下会被解除，因此在校准过程中可以观察到真实的零点偏差值。

重要提示：当零点值在零点附近变动过大导致校准失败时（显示FAIL），说明零点调整未完成，需检查环境是否存在干扰气体或传感器是否异常。

四、Span校准（量程校准）

4.1 什么是Span校准

Span校准是使用已知浓度的标准气体来调整仪器的灵敏度，确保仪器在报警设定值附近的响应准确。

4.2 操作步骤

第一步：进入定期点检模式

• 在检测模式下长按MENU/ESC键进入维护模式

• 使用 ▲/▼ 键切换至 1-3

• 按 SET 键，转换为定期点检模式

第二步：进入Span调整菜单

• 在定期点检模式下，使用 ▲/▼ 键切换至 2-2

• 按 SET 键进入Span调整

第三步：通入标准气体

• 将已知浓度的标准气体连接到检测部

• 将标准气体通入传感器部

• 等待显示值稳定（这一点非常重要）

第四步：执行Span调整

• 确认显示值稳定后，使用 ▲/▼ 键将浓度值调整为与标准气体浓度一致

• 按 SET 键执行Span调整

• 仪器自动进行量程校正

第五步：确认调整结果

• 调整成功：显示 PASS

• 调整失败：显示 FAIL 后返回至2-2

第六步：退出维护模式

• 按 MENU/ESC 键，返回至检测模式

• 仪器将自动恢复到正常工作状态

4.3 Span调整常见失败原因

五、校准后的验证

完成零点校准和Span校准后，建议进行以下验证：

1. 报警确认：使用标准气体确认在达到报警设定值（标准为25%LEL）时是否正常发出报警

2. 延迟时间确认：确认报警延迟时间在30秒以内

3. 指示灯确认：确认ALM指示灯（红色）正常亮灯

4. 外部输出确认：确认4-20mA输出信号与显示值一致

六、校准注意事项汇总

6.1 安全注意事项

6.2 操作注意事项

• 务必使用配件中的专用控制棒进行操作，使用非指定工具可能导致操作失灵

• 校准过程中，外部接点可能处于工作状态，建议事先通知相关部门

• 开始校准前，应在上一级系统（DCS/PLC）进行INHIBIT操作，防止误报警

• Span调整时，必须等待显示值全稳定后再执行调整

6.3 校准失败的处理

1. 确认环境空气中是否含有干扰气体

2. 确认标准气体浓度是否正确

3. 检查气路连接是否存在泄漏

4. 检查传感器是否到达使用寿命

5. 如反复失败，请联系理研计器营业部

七、点检频率建议

此为安全保障仪器，请务必严格执行定期点检，否则可能导致传感器感度劣化，无法进行正确的气体检测。
